Máy hút bụi tưởng chừng cấu tạo phức tạp nhưng lại đơn giản hơn bạn nghĩ rất nhiều. Dưới đây là phần hướng dẫn để ai cũng có thể làm một chiếc máy hút bụi tự chế.

Nguyên liệu chuẩn bị làm máy hút bụi


Nguyên liệu chuẩn bị làm máy hút bụi:
  • 2 chai nước ngọt loại vỏ cứng.
  • 1 bình xịt rỗng ruột, lon coca hoặc lon sữa bò để làm cánh quạt.
  • Dây sắt dày khoảng 0,5 mm - 2mm.
  • Motor 5V.
  • Pin 7,4v hoặc cục sạc 6V.
  • Jack DC (động cơ điện một chiều) 5V.
  • 1 ống nhựa, dây diện.
  • 1 miếng vải để làm màng lọc.

Cách thức thực hiện:

Bước 1:
Cắt chai nước thành hai phần thân và đầu không bằng nhau.

Tự chế tạo máy hút bụi cầm tay


Bước 2: Tạo hình cánh quạt
Cắt vỏ lon thành hình tròn có đường kính gần bằng miệng phần thân chai vừa cắt ở bước 1. Từ tâm đường tròn tiếp tục vẽ thêm hình tròn nhỏ thứ hai.

Tự chế tạo máy hút bụi cầm tay


Bước 3: Uốn cong 8 phần tạo thành hình cánh quạt
Chia hình tròn thành 8 phần bằng nhau. Dùng kéo và cắt 8 phần đó để tạo thành cánh quạt. Giới hạn đường cắt là vòng ngoài của hình tròn thứ hai. Uốn cong 8 phần để tạo thành cánh quạt.

Tự chế tạo máy hút bụi cầm tay


Bước 4:
Dùng mũi khoan hoặc đầu tuốc nơ vít khoan lỗ nhỏ ngay chính tâm của cánh quạt

Tự chế tạo máy hút bụi cầm tay
Tạo lỗ nhỏ ngay chính giữa quạt

Tiếp theo gắn bánh răng của đầu mô tơ vừa khít với lỗ vừa khoan. Dùng keo gắn chặt hai đầu.

Gắn phần bánh răng của motor vào lỗ chính giữa quạt


Bước 5:
Gắn dây điện vào 2 đầu của mô tơ.

Tự chế tạo máy hút bụi cầm tay
Gắn dây điện vào motor


Bước 6:
Khoan các lỗ nhỏ xung quanh phần đuôi của thân chai

Tự chế tạo máy hút bụi cầm tay
Khoan các lỗ xung quanh phần dưới của thân vỏ chai

Dùng khoảng 2 đoạn dây sắt dài 30 cm buộc quanh mô tơ thành hình dấu cộng như hình dưới. Nhớ xoắn các đầu dây sắt lại.

Tự chế tạo máy hút bụi cầm tay
Dùng dây sắt buộc quanh motor thành hình dấu cộng

Bước 7:
Gắn mô tơ vào trong thân chai. Dùng keo AB bôi xung quanh phần đầu mô tơ và các đầu đoạn sắt.

Tự chế tạo máy hút bụi cầm tay
Gắn motor vào trong thân chai
Tự chế tạo máy hút bụi cầm tay
Sau đó dùng decan dán xung quanh vỏ chai

Bước 8:
Dùng tuốc nơ vít và kìm gắn cánh quạt, cố định vào trong mô tơ.

Tự chế tạo máy hút bụi cầm tay
Gắn quạt vào motor

Bước 9:
Hàn jack DC 5V vào 2 đầu dây điện mô tơ ở dưới đáy chai. Dùng keo cố định DC 5V dưới đáy chai.

Tự chế tạo máy hút bụi cầm tay
Hàn dây điện vào jack 5VDC

Bước 10:
Dùng chai nhựa còn lại cắt một miếng nhỏ rồi gắn vào phần đầu thân chai chứa mô tơ bằng băng dính xốp. Dùng keo AB bôi xung quanh phần kết nối đó.

Tự chế tạo máy hút bụi cầm tay
Gắn một phần vỏ chai vào phía trên thân chai

Bước 11:

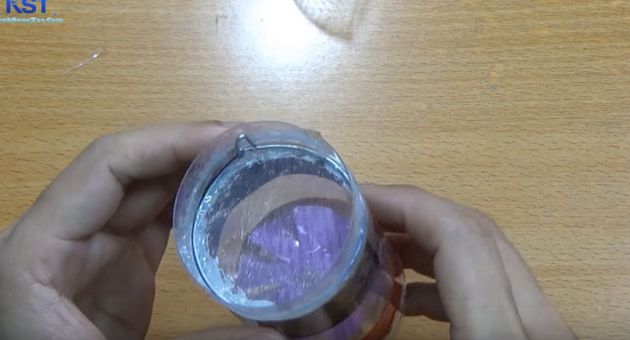

Dùng dây sắt uốn thành hình tròn sao cho đặt vừa khít vào trong chai.

Đặt đoạn sắt hình tròn vào trong chai
Đặt đoạn sắt hình tròn vào trong chai

Dây sắt này có tác dụng làm tấm chắn bụi khi chúng ta gắn vải vào bên trong, cũng cố định vải vào miếng sắt bằng keo.

Đặt đoạn sắt hình tròn vào trong chai
Tạo miếng màng lọc bụi bẩn

Bước 12:
Dùng phần đầu của chai nhựa lắp vào thân chai tạo thành chiếc máy hoàn chỉnh. Cắt lỗ trên nắp chai sao cho vừa khít với ống nhựa. Dùng keo gắn chặt chúng lại với nhau.

Gắn ống nhựa vào nắp chai tạo thành ống hút bụi
Gắn ống nhựa vào nắp chai tạo thành ống hút bụi

Cắt hai miếng sắt nhỏ để làm công tắc và hàn dây điện vào đó.

Hàn dây điện vào hai miếng sắt nhỏ làm công tắc
Hàn dây điện vào hai miếng sắt nhỏ làm công tắc

Tiếp theo bạn dùng keo gắn miếng sắt vào thân chai. Tùy theo vị trí mà bạn cầm thuận tay để ấn công tắc.

Tạo công tắc cho máy hút bụi
Tạo công tắc cho máy hút bụi

Bước 13:
Gắn dây điện vào jack DC 5V dưới thân chai, sau đó cắm điện để sử dụng.

Hàn dây điện vào jack DC 5V
Hàn dây điện vào jack DC 5V

Như vậy bạn có thể sử dụng ngay chiếc hút bụi mini này rồi đó. Khi cắm điện và bật công tắc, bụi sẽ được hút vào và được tấm vải bên trong ngăn cản không cho rơi xuống phần mô tơ.

Cắm điện và sử dụng máy hút bụi
Cắm điện và sử dụng máy hút bụi

Tham khảo: Kênh Sáng Tạo
